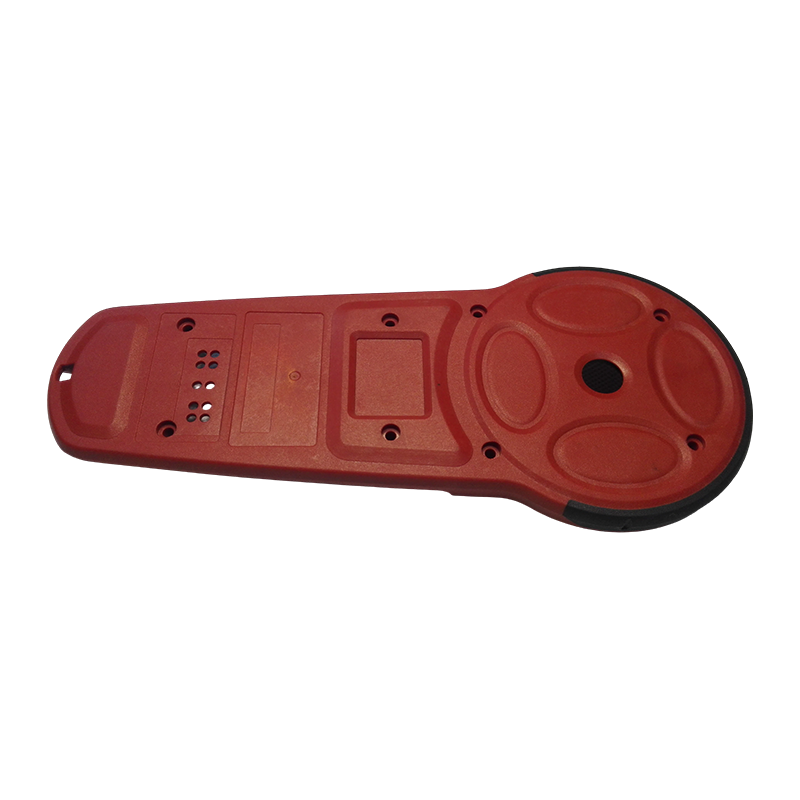

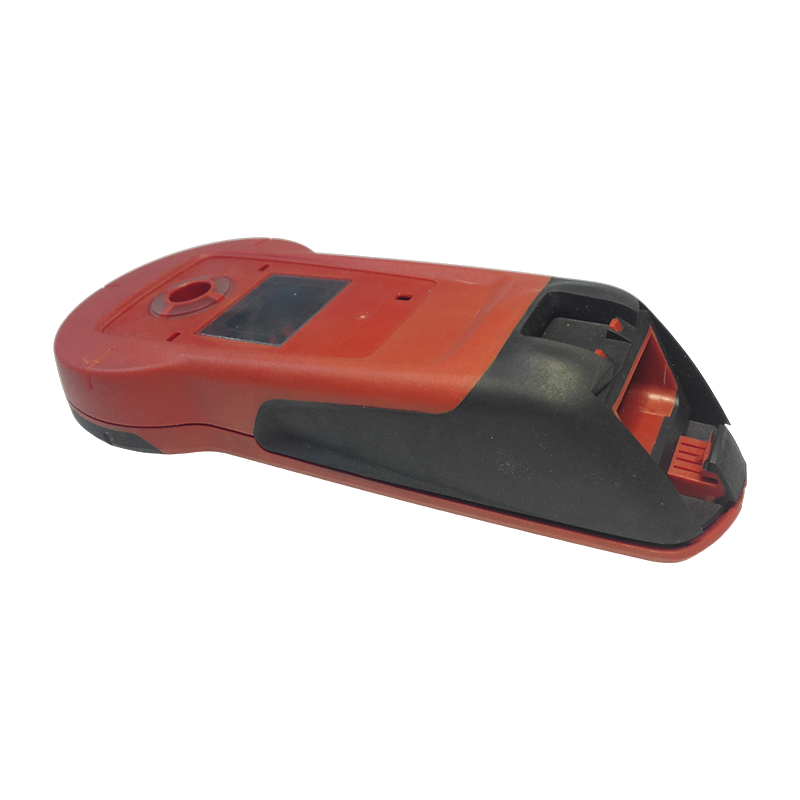

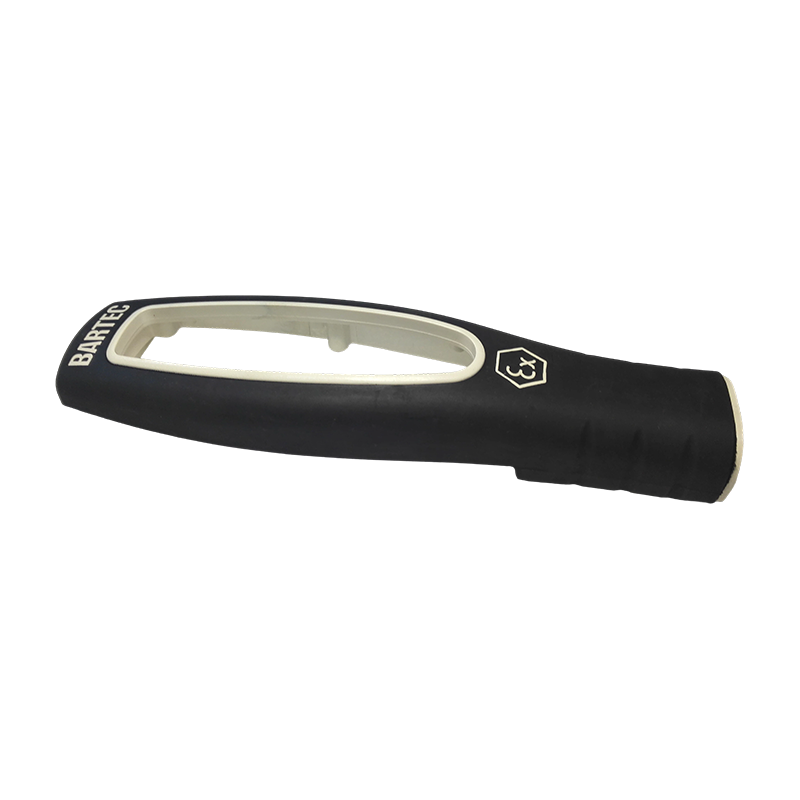

ชิ้นส่วนแม่พิมพ์ฉีดพลาสติก Overmould ที่มีความแม่นยำ

Name: ชิ้นส่วนแม่พิมพ์ฉีดพลาสติก Overmould ที่มีความแม่นยำ
Brand: Fanze T&M (Jiashan) Co., Ltd.

ชิ้นส่วนพลาสติกที่ขึ้นรูปด้วยเม็ดมีดที่แม่นยำและขึ้นรูปซ้อนเป็นส่วนประกอบคอมโพสิตที่ผลิตโดยการผสมผสานเม็ดมีดโลหะ ชิ้นส่วนอิเล็กทรอนิกส์ หรือซับสเตรตแข็งเข้ากับวัสดุพลาสติกผ่านกระบวนการฉีดขึ้นรูป ชิ้นส่วนเหล่านี้รวมคุณสมบัติการทำงานของวัสดุสองชนิดขึ้นไปไว้ในส่วนประกอบเดียว และใช้กันอย่างแพร่หลายในการใช้งานที่ต้องการการนำไฟฟ้า การปิดผนึก ด้ามจับกันลื่น หรือการเสริมโครงสร้าง การขึ้นรูปเม็ดมีดและการขึ้นรูปซ้อนมีข้อกำหนดที่เข้มงวดในด้านความแม่นยำในการวางตำแหน่งเม็ดมีด ความเข้ากันได้ของวัสดุ และการควบคุมพารามิเตอร์กระบวนการฉีด ซึ่งถือเป็นหนึ่งในสาขาวิชาที่มีความต้องการด้านเทคนิคมากขึ้นในการผลิตแม่พิมพ์ฉีด
ตัวเชื่อมต่อแบบพลาสติกหลายทาง - รวมถึงการกำหนดค่า Ttype, Ytype, crosstype และ manifold - เป็นส่วนประกอบการเชื่อมต่อท่อที่ใช้ในระบบกระจายของไหลสำหรับการแยกการไหล การรวมหรือการเปลี่ยนเส้นทาง ชิ้นส่วนเหล่านี้ต้องการความต้านทานต่อแรงกด ทนต่อสารเคมีต่อตัวกลางลำเลียง และประสิทธิภาพการซีลที่เชื่อถือได้ โดยทั่วไปจะถูกฉีดขึ้นรูปจากพลาสติกวิศวกรรม เช่น PP, POM, PA หรือ PVDF โดยมีขนาดส่วนต่อประสานและโครงสร้างการปิดผนึกที่เป็นไปตามมาตรฐานระบบท่อที่เกี่ยวข้อง ด้วยประสบการณ์กว่า 15 ปีในการผลิตแม่พิมพ์ฉีดและการส่งออกชิ้นส่วนพลาสติก เรานำเสนอการพัฒนาที่ปรับแต่งตามแบบของลูกค้าหรือแบบจำลอง 3 มิติสำหรับลูกค้าในตลาดยุโรปและเอเชีย

ติดต่อเรา

ก่อนหน้า：ชิ้นส่วนแม่พิมพ์ฉีดขึ้นรูปสองสี ถัดไป：ไม่มีบทความถัดไป

สินค้า รายละเอียด

ข้อมูลจำเพาะของผลิตภัณฑ์

ชิ้นส่วนพลาสติกขึ้นรูปและขึ้นรูปด้วยเม็ดมีดที่แม่นยำ

ประเภทกระบวนการ: การขึ้นรูปแบบแทรก, การขึ้นรูปแบบ Overmolding (สองช็อตหรือต่อเนื่อง), การฉีดขึ้นรูปแบบสองสี
ประเภทเม็ดมีด: การประทับโลหะ, เม็ดมีดทองเหลืองแบบเกลียว, หมุดอิเล็กโทรด, หัววัดเซ็นเซอร์, ขั้วต่อสายเคเบิล, ชุดประกอบ PCB
การผสมวัสดุ: วัสดุพิมพ์แข็ง (ABS/PC/PA) แบบอ่อน (TPE/TPU/ซิลิโคน); เม็ดมีดโลหะ พลาสติกวิศวกรรม (PP/PA/POM)
ความแม่นยำของตำแหน่งแทรก: ความคลาดเคลื่อนของตำแหน่งต่อข้อกำหนดการวาด; เม็ดมีดระบุตำแหน่งวิกฤตควบคุมได้ภายใน ±0.1 มม
ประสิทธิภาพการปิดผนึก: ส่วนต่อประสานแบบ Overmold สามารถตอบสนองข้อกำหนดการทดสอบลมหรือของเหลวที่ลูกค้าระบุ รองรับการออกแบบโครงสร้างระดับการป้องกัน IP
การตกแต่งพื้นผิว: พื้นผิวกันลื่น ลายหนัง หรือพื้นผิวเรียบที่มีให้บนพื้นผิวที่หล่อเกินแบบอ่อนตามความต้องการของลูกค้า
กระบวนการรอง: การประกอบชิ้นส่วน การทดสอบฟังก์ชันทางไฟฟ้า และการสนับสนุนการทดสอบการรั่วไหล/แรงดัน

ขั้วต่อ MultiWay พลาสติก

ประเภทตัวเชื่อมต่อ: ทีประเภท T, ทีประเภท Y, สี่ทางข้าม, ขั้วต่อหลายช่องหลายช่อง; มีทั้งแบบตรงและแบบศอกให้เลือกตามต้องการ
วัสดุที่เข้ากันได้: PP, POM, PA66, PVDF, PE — เลือกตามประเภทสื่อ อุณหภูมิในการทำงาน และข้อกำหนดด้านแรงดัน
มาตรฐานอินเทอร์เฟซ: รองรับเธรดเมตริก (Mseries), NPT, เธรดไปป์ BSP และอินเทอร์เฟซการเชื่อมต่อด่วนแบบกดเข้า
ระดับความดัน: ขึ้นอยู่กับวัสดุและการออกแบบความหนาของผนัง ขั้วต่อมาตรฐานพิกัด 0.5–1.6 MPa
วิธีการปิดผนึก: ซีลร่องโอริง ซีลหน้าเรียว ซีลหน้าเรียบ — ออกแบบตามความต้องการของระบบท่อ
ความอดทนมิติ: อินเทอร์เฟซแบบเกลียวและพื้นผิวการซีลตามมาตรฐาน ISO/DIN มีการควบคุมความอดทนอย่างเข้มงวด
สีและการทำเครื่องหมาย: รองรับสีเรซินธรรมชาติหรือการขึ้นรูปสีที่ระบุ เครื่องหมายทิศทางการไหลและอักขระข้อมูลจำเพาะพร้อมใช้งานในรูปแบบการขึ้นรูปในแม่พิมพ์

พื้นที่ใช้งาน

ชิ้นส่วนที่ขึ้นรูปด้วยแม่พิมพ์และขึ้นรูปด้วยความแม่นยำ:

ขั้วต่อชุดสายไฟรถยนต์ ปลั๊กเซ็นเซอร์ และส่วนประกอบอินเทอร์เฟซ ECU ที่หล่อขึ้นรูป
ด้ามจับเครื่องมือผ่าตัดของอุปกรณ์การแพทย์ ลูกสูบกระบอกฉีดยา และอุปกรณ์วินิจฉัยภายนอกร่างกายซึ่งหุ้มชิ้นส่วนที่ขึ้นรูปมากเกินไป
อุปกรณ์ควบคุมทางอุตสาหกรรมใช้งานปุ่มหมุน ที่จับ และปุ่มที่ส่วนประกอบโครงสร้างขึ้นรูปมากเกินไป
ขั้วต่อสายเคเบิลข้อมูลอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ปลั๊กหูฟัง และขั้วต่อเครื่องชาร์จชิ้นส่วนที่ขึ้นรูปมากเกินไป
อุปกรณ์จับยึดเครื่องมือไฟฟ้า ปุ่มสวิตช์ และส่วนประกอบมือถือกันลื่น

ขั้วต่อ MultiWay พลาสติก:

ระบบท่อส่งของเหลวอุตสาหกรรม (การแยกและการรวมการไหลของก๊าซและของเหลว)
ท่อจ่ายน้ำหล่อเย็นยานยนต์ ระบบ HVAC และตัวเชื่อมต่อท่อ AdBlue (สารละลายยูเรีย)
สายฉีดยาอุปกรณ์การแพทย์ ระบบฟอกไต และขั้วต่อวงจรนิวแมติกของเครื่องช่วยหายใจ
ตัวเชื่อมต่อการกระจายการไหลของระบบชลประทานหยดเกษตร
อุปกรณ์ทำน้ำให้บริสุทธิ์ ตู้กดน้ำ และข้อต่อท่อระบบรีเวิร์สออสโมซิส
อุปกรณ์เซมิคอนดักเตอร์และอุปกรณ์แปรรูปทางเคมี ตัวเชื่อมต่อไปป์ไลน์สื่อที่มีความบริสุทธิ์สูง (เกรด PVDF)

คำถามที่พบบ่อยและข้อควรพิจารณาทางเทคนิค

คำถามที่ 1: ส่วนต่อประสานระหว่างวัสดุอ่อนและแข็งในชิ้นส่วนที่ขึ้นรูปเกินมีแนวโน้มที่จะเกิดการหลุดล่อน — จะมั่นใจได้อย่างไรถึงความแข็งแรงของพันธะ
ความแข็งแรงของพันธะที่ส่วนต่อประสานของวัสดุแข็งและอ่อนได้รับอิทธิพลจากความเข้ากันได้ของวัสดุ การออกแบบรูปทรงของส่วนต่อประสาน และพารามิเตอร์ของกระบวนการ มาตรการในการปรับปรุงความแข็งแรงของการยึดเกาะ ได้แก่ การออกแบบคุณสมบัติการยึดเกาะทางกลบนพื้นผิว (เช่น รอยตัด รูทะลุ และร่อง) เพื่อเสริมการยึดเกาะทางกายภาพ การเลือกเกรดวัสดุที่ขึ้นรูปมากเกินไปซึ่งมีความเข้ากันได้ทางเคมีกับพื้นผิว (เช่น TPE ที่จับคู่กับ ABS) และปรับอุณหภูมิการฉีดและความเร็วในการเติมให้เหมาะสมเพื่อให้แน่ใจว่าส่วนต่อประสานของซับสเตรตเปียกเพียงพอโดยวัสดุที่ขึ้นรูปมากเกินไป สำหรับชิ้นส่วนที่มีข้อกำหนดการซีลแบบกันลมหรือของเหลว รูปทรงการซีลอินเทอร์เฟซจะต้องรวมอยู่ในขั้นตอนการออกแบบผลิตภัณฑ์และตรวจสอบผ่านการทดสอบการรั่วหลังการทดลองแม่พิมพ์
คำถามที่ 2: เม็ดมีดโลหะเลื่อนหรือเอียงหลังจากการขึ้นรูปมากเกินไป — ปัญหานี้ได้รับการแก้ไขอย่างไร
โดยทั่วไปการเคลื่อนตัวของเม็ดมีดมีสาเหตุมาจากความแม่นยำของกลไกการระบุตำแหน่งแม่พิมพ์ไม่เพียงพอ หรือแรงดันการฉีดที่มากเกินไปที่กระทำต่อเม็ดมีด มาตรการตอบโต้ ได้แก่: การปรับพิกัดความเผื่อให้พอดีระหว่างหมุดระบุตำแหน่งเม็ดมีดในแม่พิมพ์และคุณลักษณะเม็ดมีด เพื่อให้มั่นใจในการวางตำแหน่งที่มั่นคงหลังจากการปิดแม่พิมพ์ การวางตำแหน่งประตูเพื่อกระจายแรงดันการฉีดที่ส่งผลกระทบอย่างสม่ำเสมอรอบๆ เม็ดมีด และสำหรับเม็ดมีดทรงเรียว เช่น หมุดอิเล็กโทรด จะมีการใช้โครงสร้างรองรับเสริมภายในแม่พิมพ์เพื่อป้องกันการโก่งตัวภายใต้แรงฉีด
คำถามที่ 3: ตัวเชื่อมต่อแบบหลายทางแบบพลาสติกทำให้เกิดการรั่วไหลในการให้บริการ สาเหตุทั่วไปคืออะไร
โดยทั่วไปการรั่วไหลมีสาเหตุมาจากสิ่งต่อไปนี้: การเบี่ยงเบนมิติพื้นผิวการปิดผนึกที่อยู่นอกช่วงพิกัดความเผื่อที่พอดี ระยะพิทช์ของเกลียวหรือรูปแบบเกลียวไม่ตรงกันระหว่างตัวเชื่อมต่อและข้อต่อผสมพันธุ์ ช่องว่างภายในหรือข้อบกพร่องที่มีรูพรุนในชิ้นส่วนที่ขึ้นรูปซึ่งส่งผลต่อความสมบูรณ์ของผนัง หรือการบวมและการเสียรูปของวัสดุที่เกิดจากความไม่เข้ากันระหว่างวัสดุที่เลือกกับสื่อลำเลียง มีบริการทดสอบแรงดัน (ไฮโดรสแตติกหรือนิวแมติก) ก่อนการจัดส่ง โดยดำเนินการตามแรงดันทดสอบและเวลาพักของลูกค้าที่ระบุ เพื่อตรวจสอบความน่าเชื่อถือของการปิดผนึกในทุกชุดการผลิต
คำถามที่ 4: ขนาดอินเทอร์เฟซของตัวเชื่อมต่อแบบหลายทางต้องเป็นไปตามมาตรฐานสากลเฉพาะ — ได้รับการยืนยันอย่างไร
ก่อนเริ่มการพัฒนาแม่พิมพ์ ลูกค้าควรจัดเตรียมมาตรฐานอินเทอร์เฟซที่เกี่ยวข้อง (เช่น เกลียวท่อ ISO 228, DIN 2999, NPT ต่อ ANSI B1.20.1) พร้อมด้วยตัวอย่างอ้างอิงหรือแบบร่างของอุปกรณ์จับคู่หรือตัวเชื่อมต่อ แกนเกลียวของแม่พิมพ์และพื้นผิวการซีลได้รับการออกแบบตามมาตรฐานที่กำหนด และมีรายงานการตรวจสอบเกจเกลียวและการตรวจสอบการประกอบส่วนประกอบผสมพันธุ์ในขั้นตอนตัวอย่าง T1 เพื่อยืนยันความสอดคล้องมิติของอินเทอร์เฟซ
คำถามที่ 5: ชิ้นส่วนที่ขึ้นรูปด้วยเม็ดมีดเกี่ยวข้องกับฟังก์ชันทางไฟฟ้า — จะป้องกันการเกิดออกซิเดชันหรือการปนเปื้อนของเม็ดมีดโลหะในระหว่างการขึ้นรูปได้อย่างไร
เม็ดมีดโลหะ โดยเฉพาะทองแดงและอะลูมิเนียม มีความเสี่ยงต่อการเกิดออกซิเดชันภายใต้อุณหภูมิที่สูงขึ้นของกระบวนการฉีดขึ้นรูป ซึ่งอาจส่งผลต่อประสิทธิภาพการสัมผัสทางไฟฟ้าในภายหลัง มาตรการประกอบด้วย: การทำความสะอาดพื้นผิวของเม็ดมีดก่อนบรรจุลงในแม่พิมพ์เพื่อขจัดการปนเปื้อนของน้ำมันและชั้นออกไซด์ที่มีอยู่ การควบคุมอุณหภูมิแม่พิมพ์และรอบเวลาเพื่อลดการสัมผัสเม็ดมีดกับอุณหภูมิที่สูงขึ้น และสำหรับเม็ดมีดทางไฟฟ้าที่มีความแม่นยำ การชุบนิกเกิลหรือดีบุกบนพื้นผิวเม็ดมีดเพื่อปรับปรุงความต้านทานการเกิดออกซิเดชัน ในกรณีที่มีการใช้ข้อกำหนดประสิทธิภาพทางไฟฟ้าเฉพาะ การทดสอบความต่อเนื่องหรือการทดสอบความต้านทานของฉนวนสามารถทำได้ก่อนการจัดส่ง

ขนาดสินค้า	76x275x48
วัสดุผลิตภัณฑ์	PA6 GF30 ทีพีวี
ราคาสินค้า	0.2 ดอลลาร์สหรัฐฯ
เวลาการส่งมอบผลิตภัณฑ์	30 วัน
ราคาแม่พิมพ์	26,000 เหรียญสหรัฐ
เวลาในการผลิตแม่พิมพ์	50 วัน
เงื่อนไขการจัดส่ง	FOB เซี่ยงไฮ้
เงื่อนไขการชำระเงิน	ที/ที
วัสดุแม่พิมพ์	1.2344
วิธีการทดสอบ	ซีเอ็มเอ็ม
อายุการใช้งานของแม่พิมพ์	500,000
ระยะเวลาการรับประกัน	12 เดือน

ถาม: 10. หากต้องการพัฒนาผลิตภัณฑ์ที่มีชิ้นส่วนฉีดขึ้นรูป คุณสามารถให้ความช่วยเหลือด้านใดได้บ้าง?

เราสามารถให้การสนับสนุนได้อย่างเต็มที่ตั้งแต่การทบทวนการพัฒนาผลิตภัณฑ์และการออกแบบโครงสร้าง ไปจนถึงการผลิตแม่พิมพ์ การฉีดขึ้นรูปตามปริมาณ การพิมพ์ และการประกอบ เราสามารถทำงานร่วมกับลูกค้าในช่วงเริ่มต้นของการพัฒนาผลิตภัณฑ์เพื่อเพิ่มประสิทธิภาพการออกแบบเพื่อลดต้นทุนและปรับปรุงความสามารถในการผลิต

ถาม: 9.นโยบายคุณภาพของบริษัทคืออะไร?

บริษัทปฏิบัติตามนโยบายคุณภาพของ "ความแม่นยำ ประสิทธิภาพสูง คุณภาพการตีขึ้นรูป" เสมอ และมุ่งมั่นที่จะให้บริการลูกค้าด้วยบริการคุณภาพสูงผ่านเทคโนโลยีขั้นสูงและทีมผู้บริหารที่เป็นเลิศ

ถาม: 8. ข้อได้เปรียบทางการแข่งขันของคุณเมื่อเปรียบเทียบกับองค์กรแม่พิมพ์อื่น ๆ คืออะไร?

ข้อได้เปรียบของเราอยู่ที่การผสมผสานระหว่างเทคโนโลยีแม่พิมพ์ที่มีความแม่นยำของสิงคโปร์ อุปกรณ์การผลิตขั้นสูง (เครื่อง CNC และเครื่องฉีดขึ้นรูปที่นำเข้าอย่างกว้างขวาง) กระบวนการผลิตแบบครบวงจรที่ครอบคลุม (ตั้งแต่การออกแบบไปจนถึงการประกอบ) และระบบการจัดการคุณภาพที่เข้มงวดที่ได้รับการรับรองโดย IATF 16949.

ถาม: 7.ใครคือลูกค้าหลักของคุณ และสินค้าส่งออกไปยังภูมิภาคใด

เราได้สร้างความสัมพันธ์ความร่วมมือที่ดีกับบริษัทที่มีชื่อเสียง รวมถึง Land Rover และ Triumph Motorcycles ของสหราชอาณาจักร, SAIC ในประเทศ, Changan, สถานีชาร์จ ABB และ Tiger Corporation ของญี่ปุ่น ผลิตภัณฑ์ของเราถูกส่งออกไปยังประเทศต่างๆ เช่น ญี่ปุ่น ยุโรป และสหรัฐอเมริกา
